濾波電容怎么選？

濾波電容怎么選？

電源濾波電容如何選取,掌握其精髓與方法，其實也不難。

理論上理想的電容其阻抗隨頻率的增加而減少(1/jwc)，,但由于電容兩端引腳的電感效應,這時電容應該看成是一個LC串

連諧振電路，自諧振頻率即器件的FSR參數，這表示頻率大于Fsr(串聯諧振頻率)值時，電容變成了一個電感（頻率超過

Fsr電容此時呈感性）,如果電容對地濾波,當頻率超出Fsr后，對干擾的抑制就大打折扣,所以需要一個較小的電容并聯對地,

可以想想為什么？

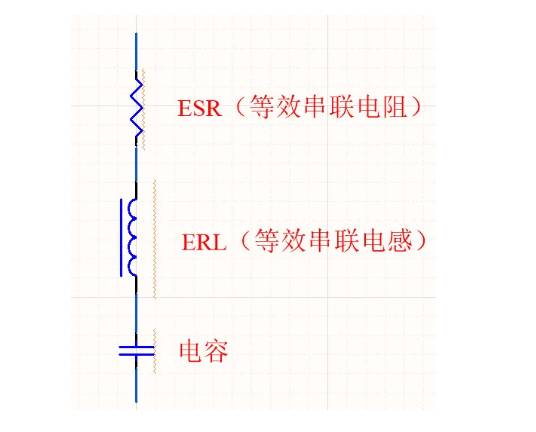

電容器，高頻等效模型

原因在于小電容，F(xiàn)sr值大，對高頻信號提供了一個對地通路,所以在電源濾波電路中我們常常這樣理解：大電容慮低頻，

小電容慮高頻，根本的原因在于Fsr(自諧振頻率)值不同,當然也可以想想為什么？如果從這個角度想，也就可以理解為什

么電源濾波中電容對地腳為什么要盡可能靠近地了。

那么在實際的設計中，我們常常會有疑問，我怎么知道電容的Fsr是多少?就算我知道Fsr值,我如何選取不同F(xiàn)sr值的電容

值呢？是選取一個電容還是兩個電容？

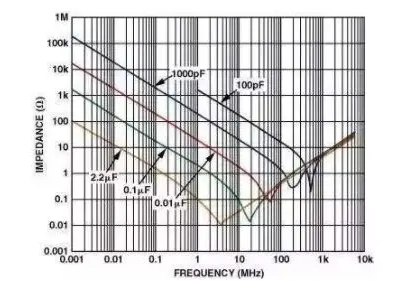

電容的Fsr值和電容值有關，和電容的引腳電感有關，所以相同容值的0402，0603，或直插式電容的Fsr值也不會相同，

可以通過器件Data sheet查得，如100pf0402電容的Fsr值在500M左右。

電容的本質是通交流,隔直流,理論上說電源濾波用電容越大越好.但由于引線和PCB布線原因,實際上電容是電感和電容的

并聯電路,(還有電容本身的電阻,有時也不可忽略)這就引入了諧振頻率的概念:

在諧振頻率以下電容呈容性,諧振頻率以上電容呈感性.

因而一般大電容濾低頻波,小電容濾高頻波.

這也能解釋為什么同樣容值的STM封裝的電容濾波頻率比DIP封裝更高.

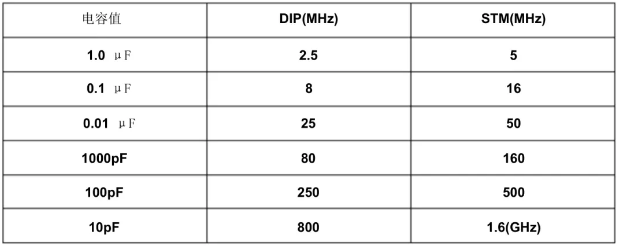

至于到底用多大的電容,這是一個參考

不過僅僅是參考而已,用老工程師的話說——主要靠經驗。

更可靠的做法是將一大一小兩個電容并聯,

一般要求相差兩個數量級以上,以獲得更大的濾波頻段。

都是濾波的作用，鋁電解電容容量比較大，主要用于慮除低頻干擾。容量大約為1mA電流對應2～3μf，如過要求高的時

候可以1mA對應5～6μf。無極性電容用于慮除高頻信號。單獨使用的時候大部分是去藕用的。有時可以與電解電容并聯

使用。
